نحوه تست سیم‌پیچ کمپرسور یخچال؛ روش تشخیص سلامت موتور

کمپرسور یخچال قلب سیستم سرمایشی دستگاه است و سیم‌پیچ داخلی آن وظیفه ایجاد میدان مغناطیسی برای راه‌اندازی موتور را بر عهده دارد. خرابی سیم‌پیچ می‌تواند باعث روشن نشدن کمپرسور، قطع شدن فیوز، افزایش مصرف برق یا داغ شدن بیش از حد موتور شود. به همین دلیل تست سیم‌پیچ یکی از مراحل مهم در عیب‌یابی کمپرسور یخچال است.

ابزار مورد نیاز برای تست سیم‌پیچ کمپرسور

برای بررسی سیم‌پیچ کمپرسور معمولاً به یک مولتی‌متر نیاز دارید. قبل از شروع کار، حتماً برق یخچال را قطع کنید و چند دقیقه صبر کنید تا قطعات الکتریکی تخلیه شوند.

• مولتی‌متر دیجیتال یا عقربه‌ای
• دستکش ایمنی
• پیچ‌گوشتی برای باز کردن اتصالات

شناخت پایه‌های کمپرسور یخچال

کمپرسورهای یخچال معمولاً دارای سه پایه اصلی هستند که با حروف مشخص می‌شوند:

• C: پایه مشترک (Common)
• R: پایه سیم‌پیچ اصلی یا کاری (Run)
• S: پایه سیم‌پیچ استارت (Start)

برای تست صحیح، ابتدا باید محل قرارگیری این پایه‌ها را شناسایی کنید.

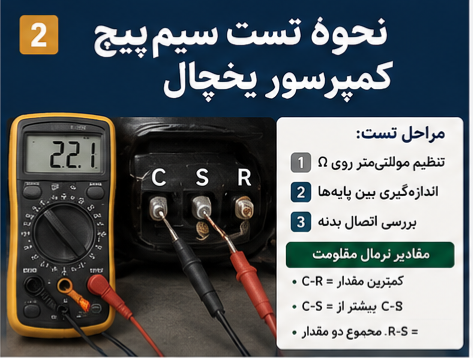

مراحل تست سیم‌پیچ کمپرسور با مولتی‌متر

۱. تنظیم مولتی‌متر

مولتی‌متر را روی حالت اندازه‌گیری مقاومت (Ω) قرار دهید. سپس پراب‌ها را به پایه‌های مختلف کمپرسور متصل کنید تا مقدار مقاومت سیم‌پیچ‌ها مشخص شود.

۲. اندازه‌گیری مقاومت بین پایه‌ها

سه اندازه‌گیری اصلی انجام دهید:

• اندازه‌گیری مقاومت بین پایه C و R
• اندازه‌گیری مقاومت بین پایه C و S
• اندازه‌گیری مقاومت بین پایه R و S

مقدار مقاومت سیم‌پیچ کاری معمولاً کمتر از سیم‌پیچ استارت است. همچنین مجموع مقاومت بین C-R و C-S باید تقریباً برابر با مقدار مقاومت R-S باشد.

تست اتصال بدنه سیم‌پیچ کمپرسور

برای بررسی اتصال بدنه، یک پراب مولتی‌متر را به یکی از پایه‌های کمپرسور و پراب دیگر را به بدنه فلزی کمپرسور متصل کنید. اگر مولتی‌متر مقدار مقاومت یا اتصال را نشان دهد، احتمال سوختگی سیم‌پیچ و اتصال بدنه وجود دارد.

نشانه‌های خرابی سیم‌پیچ کمپرسور یخچال

• کمپرسور روشن نمی‌شود.
• موتور کمپرسور بیش از حد داغ می‌شود.
• صدای تق‌تق از رله اورلود شنیده می‌شود.
• فیوز یا محافظ برق قطع می‌شود.
• یخچال سرمای کافی تولید نمی‌کند.

نکات مهم هنگام تست کمپرسور

• قبل از هر کاری برق دستگاه را قطع کنید.
• قبل از تست، سیم‌های متصل به کمپرسور را جدا کنید.
• فقط با تست مقاومت نمی‌توان سلامت کامل کمپرسور را مشخص کرد.
• در صورت نیاز، تست فشار و عملکرد کمپرسور نیز باید انجام شود.

مشاهده لیست کامل قیمت‌ها ←

جمع‌بندی

تست سیم‌پیچ کمپرسور یخچال با استفاده از مولتی‌متر یکی از روش‌های ساده برای تشخیص خرابی‌های اولیه موتور است. بررسی مقاومت بین پایه‌ها و تست اتصال بدنه می‌تواند مشکلاتی مانند قطعی سیم‌پیچ یا سوختگی موتور را مشخص کند. برای اطمینان از سلامت کامل کمپرسور، علاوه بر تست الکتریکی باید عملکرد مکانیکی و فشار خروجی آن نیز بررسی شود.
